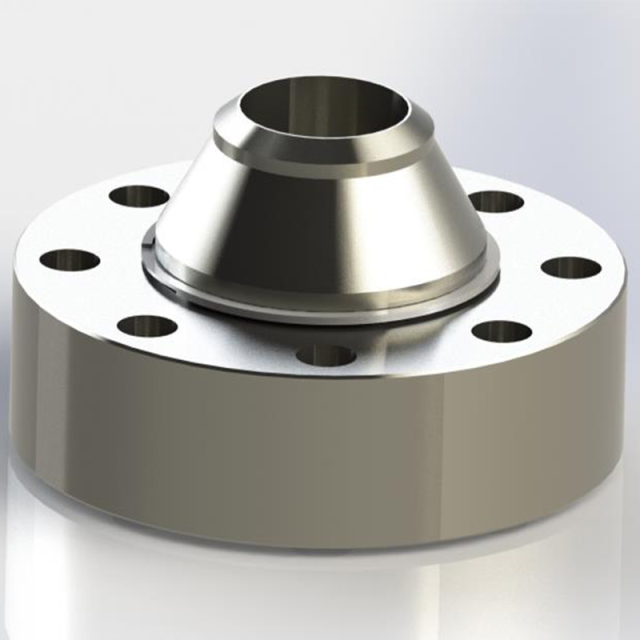

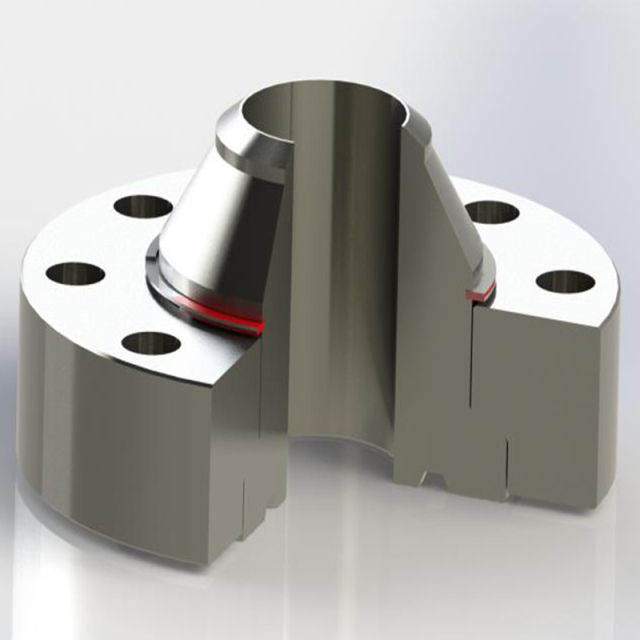

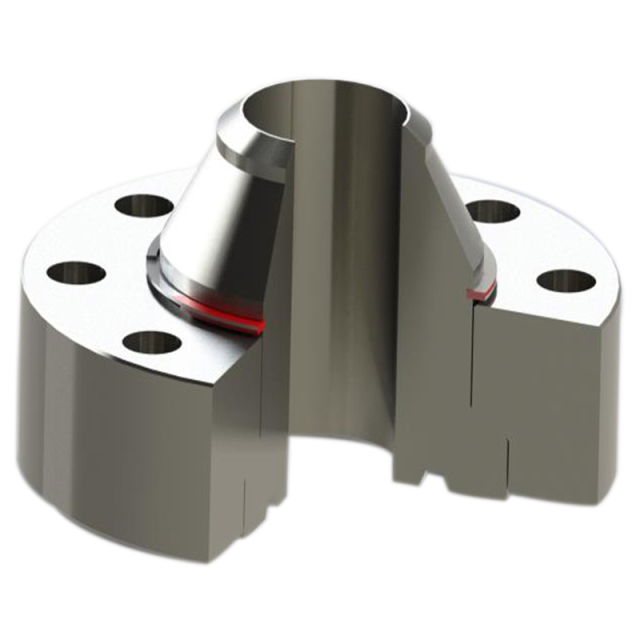

Unser Drehflansch (Schwenkflansch) ist eine Hochleistungs-Rohrverbindungslösung, die die Ausrichtung von Bolzenlöchern vereinfacht in industrielle Hochdruck-Rohrleitungssysteme Im Gegensatz zu herkömmlichen Festflanschen ermöglichen Drehflansche eine kontrollierte Winkelrotation vor dem endgültigen Anziehen, was eine schnellere Installation und eine verbesserte Montageeffizienz beim Rohrleitungsbau ermöglicht.
Diese industrielle Drehflansche werden häufig verwendet in Öl- und Gastransportleitungen, LNG-Terminals, petrochemische Anlagen, Offshore-Plattformen und EPC-Pipeline-Installationsprojekte Dort, wo zuverlässige Ausrichtung und Dichtleistung entscheidend sind, hilft die drehbare Konstruktion Ingenieuren, gängige Installationsherausforderungen wie hohes Flanschgewicht, begrenzten Arbeitsraum und komplexe Rohrleitungsführungen zu bewältigen.
Hergestellt durch Freiformschmieden oder Ringwalzen in Kombination mit CNC-Präzisionsbearbeitung Unsere Schwenkflansche bieten hervorragende mechanische Festigkeit, Korrosionsbeständigkeit und langfristige Zuverlässigkeit in anspruchsvollen Industrieumgebungen. Sie sind in einer Vielzahl von Größen, Druckstufen und Werkstoffen erhältlich und entsprechen vollständig internationalen Normen, darunter ASME B16.5 und ASME B16.47 Die
Als erfahrener Lieferant von Drehflanschen für Ölfeld- und Offshore-Pipelineprojekte im Nahen Osten Wir bieten flexible Produktionskapazitäten, strenge Qualitätskontrollen und vollständige Materialrückverfolgbarkeit, um die Anforderungen globaler EPC-Auftragnehmer zu erfüllen.
Die Installation von Pipelines in Ölfeld- und Offshore-Umgebungen steht oft vor Herausforderungen Fehlausrichtung der Bolzenlöcher Dies gilt insbesondere für Rohrleitungssysteme mit großem Durchmesser oder hohem Gewicht. Begrenzter Installationsraum und komplexe Trassenführung können die Montage erschweren und die Arbeitskosten erheblich erhöhen.
Unser Ausrichtungslösung für Schwenkflansche Ermöglicht es den Ingenieuren, die Flanschausrichtung vor dem Festziehen zu drehen, wodurch die Kranzeit verkürzt, der Personalbedarf minimiert und die Gesamteffizienz beim Bau der Pipeline verbessert wird.
| Besonderheit | Drehflansch | Schweißhalsflansch |
|---|---|---|
| Ausrichtung | Freie Rotation | Behoben |
| Installationszeit | Schneller | Länger |
| Arbeitskosten | Untere | Höher |
| Offshore-Eignung | Exzellent | Mäßig |
| Effizienz der EPC-Installation | Hoch | Medium |
Die frei drehbare Konstruktion ermöglicht schnelle Ausrichtung der Bolzenlöcher bei der Rohrleitungsinstallation
Verringert den Installationsaufwand bei Rohrleitungssysteme mit großem Durchmesser und hohem Druck
Verbessert die Montageeffizienz vor Ort für EPC-Auftragnehmer und Offshore-Projekte
Geeignet für Anwendungen im Bereich industrieller Rohrleitungen für mittlere und hohe Drücke
Ausgezeichnete Korrosionsbeständigkeit für LNG-, Meeres- und petrochemische Umgebungen
Der präzisionsgeschmiedete und CNC-gefräste Schwenkflansch gewährleistet Dichtigkeit
Hilft dabei, die gesamte Installationszeit zu verkürzen und Arbeitskosten für den Pipelinebau
Größenbereich: DN15 (1/2") – DN3600 (144")
Druckstufe: PN2,5 – PN160 / ASME Klasse 150 – Klasse 2500
Anschlussart: Erhöhte Dichtfläche (RF), Flache Dichtfläche (FF), Ringverbindung (RTJ)
Fertigungsverfahren: Freiformschmieden / Ringwalzen + CNC-Präzisionsbearbeitung
Gefertigt nach den wichtigsten globalen Flanschnormen:
ASME B16.5 / ASME B16.47 / MSS SP-44
EN 1092-1 / DIN-Flanschnormen
BS 4504 / BS10
AWWA C207
GB/T 9124 / SH/T 3406 / HG/T 20592
Vollständig kompatibel mit globale EPC-Pipelinebau- und Offshore-Engineering-Projekte Die
Edelstahl: ASTM A182 F304 / F304L / F316 / F316L
Duplex & Super Duplex: ASTM A182 F51 / F53 / F55
Kohlenstoffstahl: ASTM A105 / A350 LF2
Legierter Stahl: ASTM A182 F11 / F22 / F5 / F9
Nickellegierungen: Inconel 625 / Incoloy 825 / Monel 400
Titan und andere Spezialmaterialien erhältlich
Alle Drehflansche werden mitgeliefert Werksprüfzeugnisse (MTC) und vollständige Rückverfolgbarkeitsdokumentation Die
Projekte zur Installation von Öl- und Gastransportleitungen
LNG-Anlagenbau und Modulfertigungsanlagen
Offshore-Plattformen und FPSO-Rohrleitungssysteme
Pipelines für petrochemische und Raffinerieprozesse
Lösungen zur Ausrichtung von Stutzenflanschen in Druckbehältern
Wassereinspritz- und Hydraulikleitungssysteme mit großem Durchmesser
Drehflansche sind ideal, wenn Für die Installation der Rohrleitung sind Flexibilität und präzise Ausrichtung erforderlich. Die
Ermöglicht die flexible Einstellung der Flanschausrichtung vor dem Festziehen.
Minimiert die Abweichung der Bolzenlöcher bei der Offshore-Installation
Verbessert die Installationssicherheit in beengten Arbeitsbereichen
Verkürzt die Kranbetriebszeit und den Personalbedarf
Steigert die Gesamteffizienz beim Bau von EPC-Pipelines
Professional Hersteller von Drehflanschen mit Exporterfahrung in Ölfeldprojekten im Nahen Osten
Breites Produktionsvolumen bis zu DN3600 Schwenkflansche mit großem Durchmesser
Hochdrucklösungen bis zu ASME Klasse 2500
Multistandard-Fertigungsfähigkeit für globale Pipelineprojekte
Strenge Qualitätskontrolle und vollständige Dokumentationsunterstützung
OEM-Fertigung und kundenspezifische Engineering-Lösungen für EPC-Auftragnehmer
F: Was ist der Hauptvorteil eines Drehflansches?
A: Drehflansche ermöglichen die Winkeleinstellung vor dem Festziehen, wodurch die Installationszeit verkürzt und die Ausrichtungseffizienz beim Rohrleitungsbau verbessert wird.
F: Sind Schwenkflansche für Offshore-Pipelines geeignet?
A: Ja, sie werden aufgrund ihrer flexiblen Installationsmöglichkeiten und zuverlässigen Abdichtung häufig in Offshore-Öl- und Gas-, LNG- und EPC-Projekten eingesetzt.
F: Welche Druckstufen sind verfügbar?
A: Drehflansche sind erhältlich bei ASME Klasse 150 bis Klasse 2500 , geeignet für industrielle Rohrleitungssysteme mit mittlerem bis hohem Druck.
