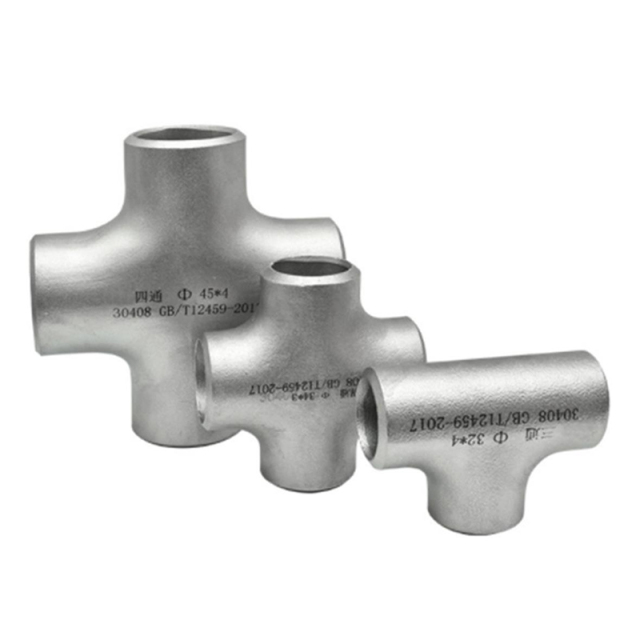

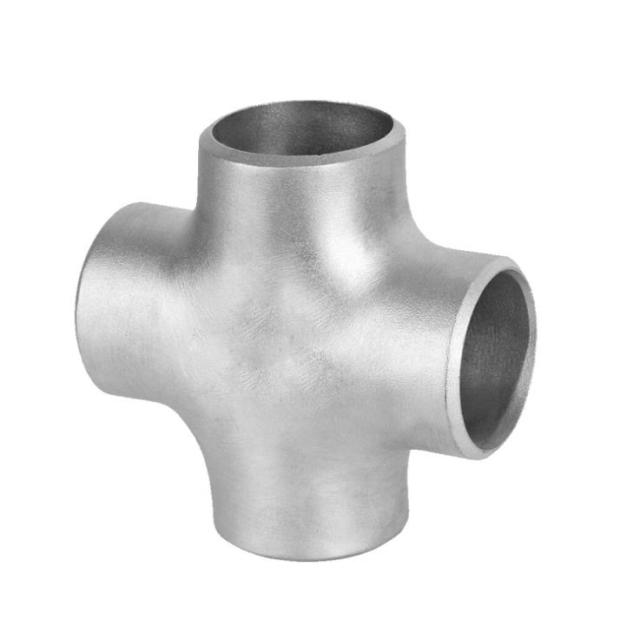

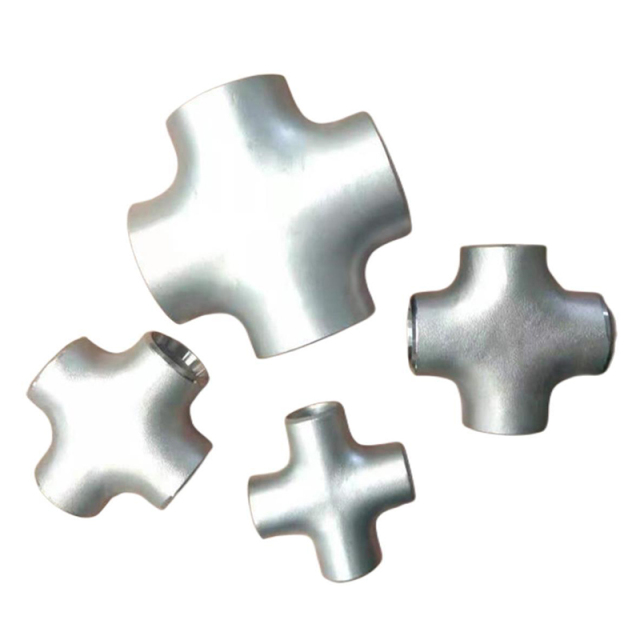

Produktname: Rohrkreuz (Vierwege-Fitting)
Produktart: Rohrverbindungsstücke (Kreuzstück)
Größenbereich: DN15 (1/2") – DN3600 (144")
Fertigungsprozess: Warmumformung / Kaltumformung / Nahtlos / Geschweißt
Anwendungsbereiche: Öl und Gas, Petrochemie, Energieerzeugung, Pipelines, Offshore
Prüfung: Maßprüfung, PMI, UT, MT, RT (je nach Bedarf)
Das Rohrkreuz ist ein Vierwege-Industrieformstück, das dazu dient, vier Rohre an einem einzigen Knotenpunkt zu verbinden und so die Flüssigkeitsverteilung in mehrere Richtungen innerhalb von Rohrleitungssystemen zu ermöglichen.
Es findet breite Anwendung in Öl- und Gaspipelines, chemischen Verarbeitungsanlagen und großen industriellen Rohrleitungsnetzen, wo mehrere Fließwege von einem einzigen Verbindungspunkt aus benötigt werden.
Im Vergleich zu T-Stücken oder Rohrbögen werden Rohrkreuzungen eingesetzt, wenn ein gleichzeitiger Durchfluss in mehrere Richtungen erforderlich ist. Sie gewährleisten eine gleichmäßige Strömungsverteilung, minimalen Druckverlust und reduzierte Turbulenzen und eignen sich daher ideal für Hochdruck- und kritische Rohrleitungssysteme.
Hauptmerkmale:
Vierwegeanschluss für stabilen und ausgeglichenen Durchfluss
Geeignet für Hochdruck- und Hochtemperaturleitungen
Hergestellt gemäß den Normen ASTM, ASME, EN, DIN, GB und API.
Erhältlich in verschiedenen Materialien und Größen für globale Pipeline- und EPC-Projekte
| Spezifikation | Reichweite |
|---|---|
| Nenndurchmesser | DN15 (1/2") – DN3600 (144") |
| Verbindungstyp | Gleich / Verringernd |
| Herstellung | Warmumformung / Kaltumformung / Nahtlos / Geschweißt |
Diese Rohrkreuzungen eignen sich für den Öl- und Gastransport, petrochemische Anlagen, Energieerzeugung und industrielle Rohrleitungssysteme.
Unsere Rohrkreuzstücke werden gemäß den wichtigsten internationalen Normen gefertigt:
ASTM: A234, A350, A335, A403, A420, A860, A815, B366, B363
ASME: B16.9, B16.11
EN: EN 10253-2, EN 10253-3, EN 10253-4
DIN: DIN 2609-1, DIN 17175
API: API 5L
GB / SH / NB: GB/T 12459, GB/T 13401, SH/T 3408, SH/T 3410, NB/T 47008, NB/T 47009, NB/T 47010
Die Einhaltung mehrerer Standards gewährleistet eine nahtlose Integration in internationale Pipelinesysteme.
Wir bieten eine breite Palette an Werkstoffen an, um unterschiedlichen Betriebsbedingungen, Druckstufen und Anforderungen an die Korrosionsbeständigkeit gerecht zu werden:
Kohlenstoff- und Tieftemperaturstahl
ASTM A234 WPB, WPC
ASTM A350 LF2
ASTM A420 WPL3, WPL6, WPL8
DIN ST37.0, ST44.0, ST35.8
API 5L Gr.B, X42, X46, X52, X56, X60, X65, X70
Legierter Stahl
ASTM A335 P5, P9, P11, P12, P22, P91
ASTM A860 WPHY 42 / 46 / 52 / 60 / 65 / 70
EN-Sorten: 16Mo3, P355N, P355NH
Edelstahl
ASTM A403 WP304, WP304L, WP316, WP316L, WP321, WP347, WP310
EN-Sorten: 1.4301, 1.4307, 1.4401, 1.4404, 1.4541
Duplex- und Nickellegierung
ASTM A815 S31803, S32205, S32750, S32760
ASTM B366: Hastelloy, Inconel, Monel
ASTM B466: Kupfer-Nickel UNS C70600, UNS C71500
Alle Materialien werden mit Werksprüfzeugnissen (MTC) und vollständiger Rückverfolgbarkeit geliefert.
Rohrkreuzungen werden mithilfe kontrollierter Umformprozesse hergestellt, um Maßgenauigkeit und mechanische Leistungsfähigkeit zu gewährleisten:
Rohmaterialprüfung
Warmumformung, Kaltumformung, nahtlose oder geschweißte Fertigung
Wärmebehandlung gemäß geltenden Normen
Abschluss der Vorbereitungen und Fertigstellung
