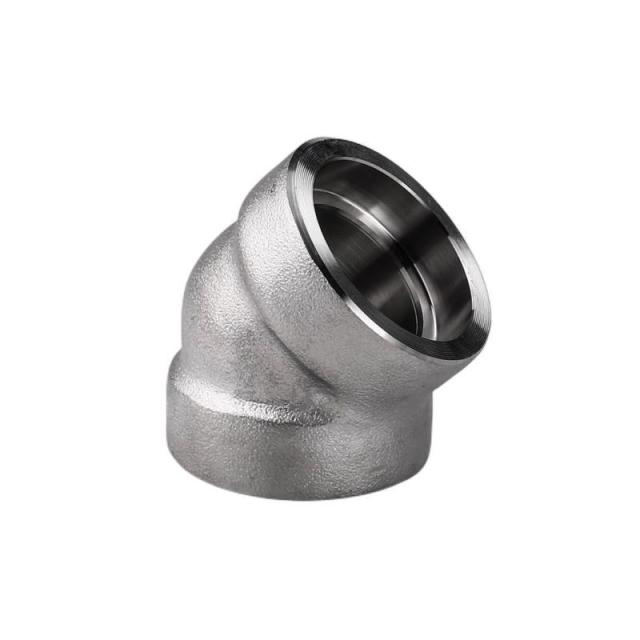

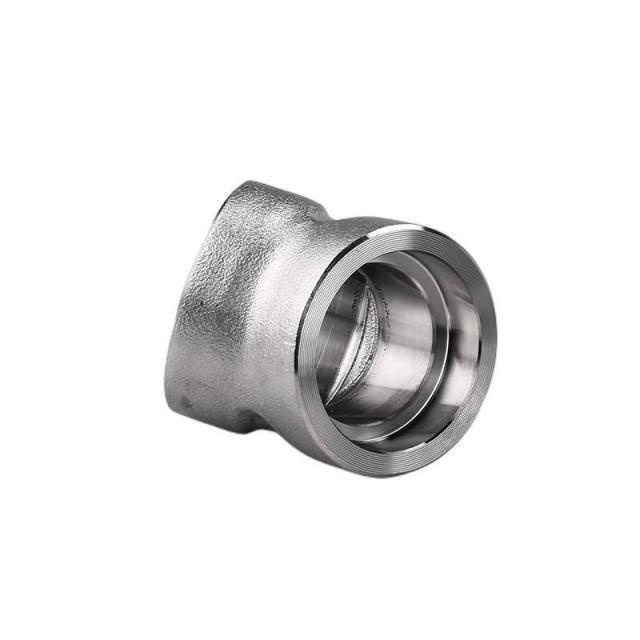

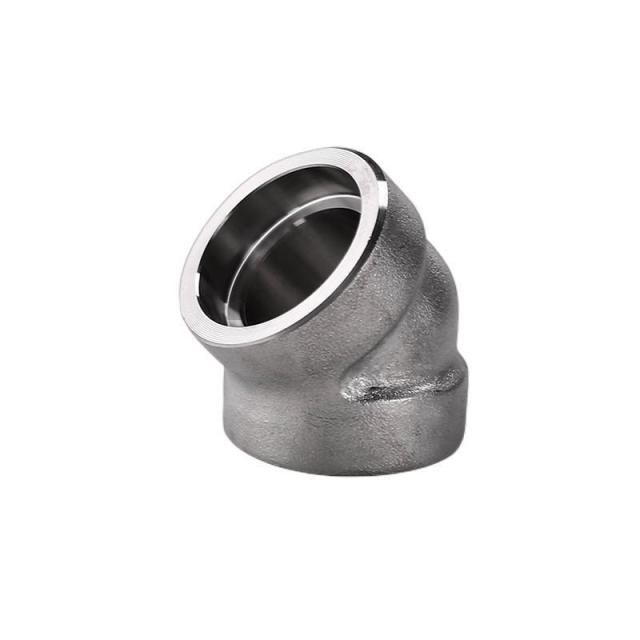

Produktname: Edelstahl-45-Grad-Schweißmuffenbogen
Produkttyp: Geschmiedeter Stahlrohrverbinder – 45°-Schweißmuffenbogen
Größenbereich: 1/8" (DN6) – 4" (DN100)
Druckklasse: Baureihe 3000 / Baureihe 6000 / Baureihe 9000
Verbindungstyp: Muffenschweißung / Gewinde (je nach Bedarf)
Herstellungsprozess: Zuschnitt → Wärmebehandlung → Gesenkschmieden / Freiformschmieden → CNC-Bearbeitung
Oberflächenbehandlung: Sandstrahlen, Kaltverzinken, Feuerverzinken
Anwendung: Hochdruck-Rohrleitungssysteme mit kleinem Durchmesser, Öl und Gas, Petrochemie, Chemische Verarbeitung, Energieerzeugung
Inspektion: Dimensionsprüfung, PMI, UT, MT, RT (je nach Bedarf)
Ein 45-Grad-Schweißmuffenbogen ist ein geschmiedetes Rohrformstück, das dazu dient, die Strömungsrichtung von Flüssigkeiten in Rohrleitungssystemen mit kleinem Durchmesser und hohem Druck um 45 Grad zu ändern.
Muffenschweißbögen werden typischerweise dort eingesetzt, wo Dichtheit, Schweißnahtfestigkeit und Verbindungsintegrität von entscheidender Bedeutung sind.
Das Rohr wird in die Muffe eingeführt und kehlgeschweißt. Dadurch entsteht eine starke und kompakte Verbindung, die für die Druckklassen 3000, 6000 und 9000 geeignet ist.
Edelstahl-Schweißmuffenbögen werden häufig in korrosiven und Hochdruckumgebungen eingesetzt, in denen langfristige Zuverlässigkeit erforderlich ist.
• 45-Grad-Schweißmuffenbogen – Wird verwendet, um die Strömungsrichtung zu ändern und dabei den Druckverlust im Vergleich zu 90°-Bögen zu reduzieren
Dieses Fitting ist gemäß ASME B16.11 konstruiert und mit globalen Spezifikationen für Schmiedefittings kompatibel.
| Spezifikation | Reichweite |
|---|---|
| Nenngröße | 1/8" (DN6) – 4" (DN100) |
| Druckklasse | 3000 / 6000 / 9000 |
| Verbindung | Muffenschweißen |
| Winkel | 45 Grad |
Geeignet für Hochdruck-Rohrleitungssysteme mit kleinem Durchmesser und präzise Rohrleitungsverläufe.
Hergestellt gemäß den wichtigsten internationalen Standards:
ASME / ASTM-Standards
ASME B16.11
BS 3799
JIS B2316
Chinesische und Industriestandards
GB/T 14383
SH 3410
HG/T 21634
Vollständig kompatibel mit globalen EPC-Projekten und Druckrohrleitungsspezifikationen.
ASTM / ASME A105
ASME A350 LF2 / LF6
20#, Q235, Q345
ASTM F304 / F304L
ASTM F316 / F316L
ASTM A182 F51 / F53 / F55
S31803 / S32205 / S22053
ASTM F5 / F9 / F11 / F22 / F91
ASTM / ASME SB466 UNS C70600 (Cu-Ni 90/10)
ASTM / ASME SB466 UNS C71500 (Cu-Ni 70/30)
UNS N02200 / N02201 (Nickel 200 / 201)
UNS N04400 (Monel 400)
UNS N08825 (Inconel 825)
UNS N06600 / N06601 / N06625
UNS N10276 (Hastelloy C276)
Alle Materialien werden mit Werksprüfzeugnissen (MTC) und vollständiger Rückverfolgbarkeit geliefert.
• Rohmaterialprüfung
• Schneiden und Vorbearbeitung
• Gesenkschmieden oder Freiformschmieden
• Wärmebehandlung
• CNC-Bearbeitung
• Oberflächenveredelung
• Dimensionsprüfung & zerstörungsfreie Prüfung
Gewährleistung präziser Abmessungen, einheitlicher Struktur und Druckdichtigkeit.
Jeder Muffenschweißbogen wird einer strengen Prüfung unterzogen:
• Maßprüfung
• Analyse der chemischen Zusammensetzung
• PMI (Positive Material Identification)
• Ultraschallprüfung (UT)
• Magnetpulverprüfung (MT)
• Röntgenuntersuchung (RT), falls erforderlich
• Öl- und Gaspipelines
• Petrochemische und chemische Verarbeitungsanlagen
• Hochdruck-Prozessleitungen
• Stromerzeugungssysteme
• Instrumentierung und Rohrleitungssysteme mit kleinem Durchmesser
Muffenschweißbögen werden häufig für kritische Druckanwendungen eingesetzt, bei denen Sicherheit und Zuverlässigkeit von entscheidender Bedeutung sind.
• Vollständiges Größensortiment von DN6 bis DN100
• Druckstufen bis Klasse 9000
• Große Materialauswahl für korrosive und Hochdruckumgebungen
• Einhaltung der ASME B16.11- und globalen Standards
• Stabile Qualität, geeignet für den langfristigen industriellen Einsatz
