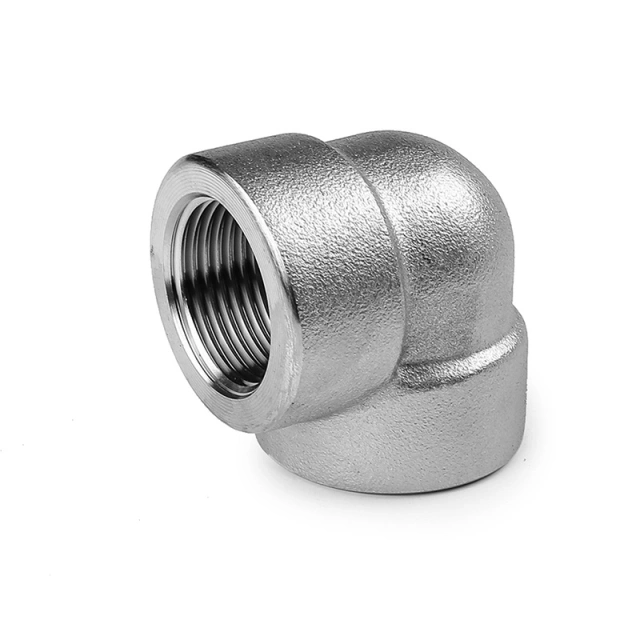

Der Geschmiedeter Edelstahl-Gewindebogen (90°) ist ein Hochleistungs-Rohrformstück, das die Strömungsrichtung in Rohrleitungen effizient um 90° ändert. Hergestellt aus Präzisionsschmieden und CNC-Bearbeitung Dieser Ellbogen gewährleistet Maßgenauigkeit, hohe mechanische Festigkeit und zuverlässige Druckbeständigkeit für anspruchsvolle industrielle Anwendungen.
Konform mit ASME B16.11, BS 3799, JIS B2316 und GB/T14383 Nach diesen Normen ist diese Armatur weit verbreitet. Hochdruck- und Hochtemperatur-Rohrleitungssysteme in Branchen wie Öl und Gas, Petrochemie, Energieerzeugung, Schifffahrt und industrieller Flüssigkeitsübertragung.
Dieser 90°-Winkel ist so konstruiert, dass er Folgendes bietet lange Lebensdauer, Korrosionsbeständigkeit und gleichbleibende Leistung und ist daher eine vertrauenswürdige Wahl für professionelle Ingenieure und Projektmanager.
| Besonderheit | Spezifikation |
|---|---|
| Produkttyp | Geschmiedeter 90°-Winkel mit Gewinde |
| Größenbereich | 1/8” (DN6) – 4” (DN100) |
| Druckbewertung | Klasse 3000 / 6000 / 9000 Pfund |
| Verbindungstyp | Gewinde (NPT / BSP) oder Muffenschweißen |
| Werkstoffgüten | Edelstahl, Kohlenstoffstahl, Duplex- und Superduplexstahl, legierter Stahl, Nickel- und Kupferlegierungen |
| Oberflächenbehandlung | Sandstrahlen, Kaltverzinken, Feuerverzinken |
| Herstellungsprozess | Schneiden, Wärmebehandlung, Gesenkschmieden / Freiformschmieden, CNC-Bearbeitung |
| Standards | ASME B16.11, BS 3799, JIS B2316, GB/T14383, SH3410, HG/T21634 |
Edelstahl: ASTM F304 / F304L / F316 / F316L
Kohlenstoffstahl: ASTM A105 / A350 LF2 / LF6 / Q235 / Q345
Duplex- und Superduplexstahl: ASTM A182 F51 / F53 / F55, UNS S31803 / S32205
Legierter Stahl: ASTM F5 / F9 / F11 / F22 / F91
Nickel- und Kupferlegierungen: Monel 400 (UNS N04400), Inconel 600/625/825, Hastelloy C276, Cu-Ni 90/10 und 70/30
Öl- und Gaspipelines
Petrochemische Anlagen
Stromerzeugungs- und Kesselsysteme
Rohrleitungssysteme für die Schifffahrt und Offshore-Anlagen
Industrielles Wasser, Dampf und Flüssigkeitstransport
Hochdruck-Klimaanlagen
Rohrleitungen für die chemische Verarbeitung
Geschmiedete Stahlkonstruktion: Gewährleistet maximale Festigkeit und Haltbarkeit
Gewindeverbindung: Bietet einfache Installation und absolute Dichtigkeit
Hochdruckbewertung: Geeignet für Systeme der Klassen 3000 / 6000 / 9000 lbs.
Große Materialauswahl: Edelstahl, Kohlenstoffstahl, Duplex-/Superduplex-Edelstahl, Nickel- und Kupferlegierungen
Einhaltung von Branchenstandards: ASME B16.11, BS 3799, JIS B2316, GB/T14383
Korrosionsbeständigkeit: Sandstrahlen und Verzinken für eine längere Lebensdauer
Präzisionsbearbeitung: Gewährleistet Maßgenauigkeit und dicht schließende Gewinde.
Lange Lebensdauer: Konzipiert für Hochdruck- und Hochtemperaturanwendungen
Chemische und mechanische Prüfung der Rohstoffe
Maßprüfung nach der CNC-Bearbeitung
Gewindelehrenprüfung auf Dichtheit
Druck- und Sichtprüfung vor der Auslieferung
Frage 1: Kann dieser Winkel in Hochdrucksystemen verwendet werden?
Ja. Es ist in den Klassen 3000, 6000 und 9000 erhältlich und eignet sich für Hochdruckanwendungen.
Frage 2: Gibt es mehrere Materialoptionen?
Ja. Edelstahl, Kohlenstoffstahl, Duplex- und Superduplexstahl, legierter Stahl, Nickel und Kupferlegierungen sind erhältlich.
Frage 3: Sind Sondergrößen oder -gewinde erhältlich?
Ja. NPT- und BSP-Gewinde sind Standard, andere Gewindearten können je nach Projektanforderungen angepasst werden.
Frage 4: In welchen Branchen wird dieses Produkt häufig eingesetzt?
Öl- und Gas-, Petrochemie-, Energieerzeugungs-, Schifffahrts- und Industriepipelines.
