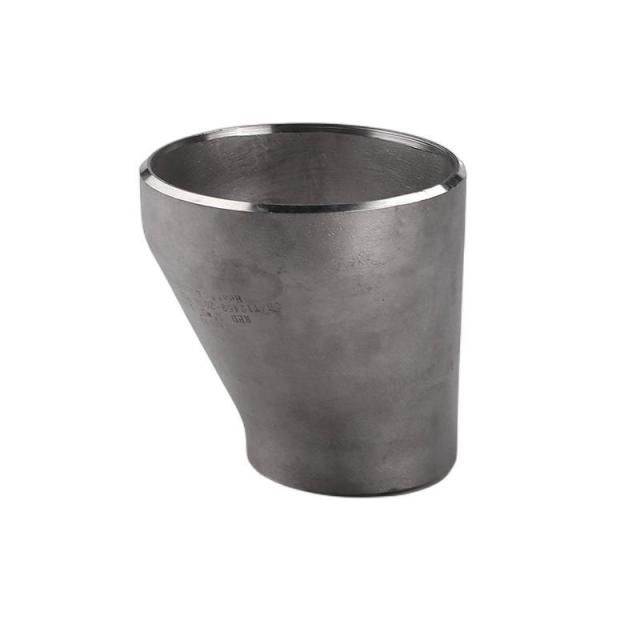

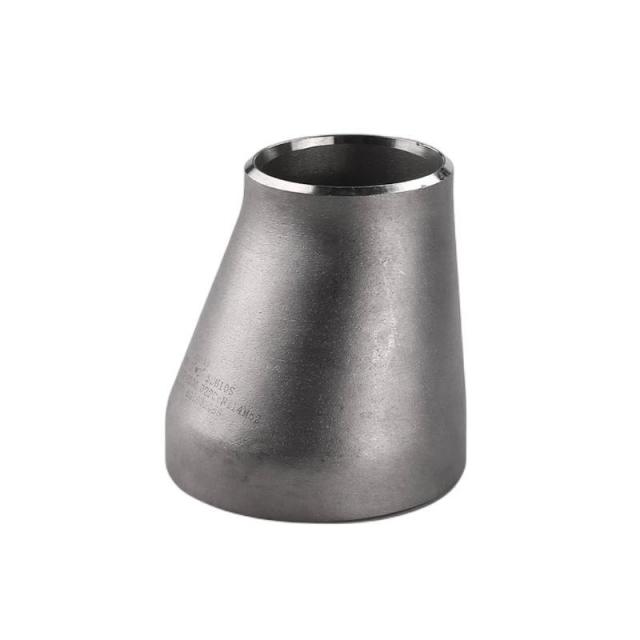

Produktname: Exzentergetriebe
Produktart: Stumpfschweiß-Rohrverbindungsstück – Exzentrisches Reduzierstück
Größenbereich: DN15 (1/2") – DN3600 (144")
Wandstärke: SCH 10 – SCH XXS (je nach Bedarf)
Herstellungsverfahren: Warmumformung / Kaltumformung + Wärmebehandlung
Verbindungsart: Stumpfschweißung
Anwendungsbereiche: Pumpensaugleitungen, Öl- und Gaspipelines, petrochemische Anlagen, Energieerzeugung, Wasser- und Prozesssysteme
Prüfung: Maßprüfung, PMI, UT, MT, RT (je nach Bedarf)
Ein exzentrischer Reduzierring ist ein Rohrverbindungsstück, das dazu dient, Rohre mit unterschiedlichen Durchmessern zu verbinden und dabei eine ebene Seitenausrichtung (oben oder unten) beizubehalten.
Es wird vorwiegend in Pumpensaugleitungen und horizontalen Rohrleitungssystemen eingesetzt, um Luftansammlungen zu verhindern und einen stabilen Flüssigkeitsstrom zu gewährleisten.
Im Gegensatz zu konzentrischen Reduzierstücken tragen exzentrische Reduzierstücke dazu bei, Kavitationsrisiken zu eliminieren, Turbulenzen zu reduzieren und die Pumpeneffizienz zu verbessern. Dadurch sind sie unverzichtbare Komponenten in der Flüssigkeitsförderung und in kritischen Rohrleitungssystemen.
• Verhindert Lufteinschlüsse in den Pumpensaugleitungen
• Gewährleistet einen reibungslosen und stabilen Flüssigkeitsübergang
• Reduziert Kavitations- und Vibrationsrisiken
• Verbessert die Pumpeneffizienz und die Systemzuverlässigkeit
• Ideal für horizontale und flüssigkeitsgefüllte Rohrleitungen
| Spezifikation | Reichweite |
|---|---|
| Nenngröße | DN15 (1/2") – DN3600 (144") |
| Wandstärke | SCH 10 – SCH XXS |
| Typ | Exzentrisch (flache Oberseite / flache Unterseite) |
Exzentrische Reduzierstücke eignen sich für Rohrleitungssysteme mit mittlerem bis hohem Druck, die eine präzise Durchflussregelung und Ausrichtung erfordern.
Unsere Exzentergetriebe werden gemäß den wichtigsten internationalen Normen gefertigt:
ASME / ASTM-Standards
ASME B16.9
ASTM A234 / A350 / A403 / A420 / A860
Europäische Normen
EN 10253-2 / EN 10253-3 / EN 10253-4
DIN 2609-1
Pipeline- und Projektstandards
MSS SP-75 / SP-95 / SP-97
API 5L
Chinesische Standards
GB/T 12459
SH/T 3408 / SH/T 3410
GB/T 13401
Vollständig kompatibel mit globalen Pipelinesystemen und EPC-Projektanforderungen.
Wir liefern Exzentergetriebe in einer breiten Materialpalette für verschiedene Einsatzbedingungen:
ASTM A234 WPB / WPC
ASTM A350 LF2
ASTM A420 WPL3 / WPL6 / WPL8
ASTM A234 WP5 / WP9 / WP11 / WP22 / WP91
ASTM A860 WPHY 42 / 46 / 52 / 60 / 65 / 70
ASTM A335 P5 / P9 / P12 / P91
ASTM A403 WP304 / WP304L / WP316 / WP316L
ASTM A403 WP321 / WP347 / WP310
ASTM A815 S31803 / S32205 / S32750 / S32760
ASTM B366 (Inconel, Monel, Hastelloy)
Titan-Güten nach ASTM B363
Alle Materialien werden mit Werksprüfzeugnissen (MTC) und vollständiger Rückverfolgbarkeit geliefert.
• Rohmaterialprüfung
• Heiß- oder Kaltformung
• Wärmebehandlung (Normalisieren / Lösungsglühen nach Bedarf)
• Endenanfasen und Bearbeiten
• Oberflächenveredelung
• Dimensionsprüfung & zerstörungsfreie Prüfung
Dieses Verfahren gewährleistet eine gleichmäßige Wandstärke, präzise Abmessungen und hervorragende mechanische Eigenschaften.
Jedes Exzentergetriebe durchläuft strenge Prüfverfahren:
• Maßprüfung
• Analyse der chemischen Zusammensetzung
• PMI (Positive Material Identification)
• Ultraschallprüfung (UT)
• Magnetpulverprüfung (MT)
• Röntgenuntersuchung (RT), falls erforderlich
Gewährleistung der vollständigen Einhaltung internationaler Standards und Projektspezifikationen.
• Pumpensaug- und Druckleitungen
• Öl- und Gastransportleitungen
• Petrochemische und chemische Verarbeitungsanlagen
• Stromerzeugungssysteme
• Wasseraufbereitungs- und Entsalzungsanlagen
• Horizontale Flüssigkeitsleitungssysteme
Exzentrische Reduziergetriebe sind die bevorzugte Lösung, wenn Strömungsstabilität und Pumpenschutz von entscheidender Bedeutung sind.
• Vollständiges Größensortiment bis DN3600 (144")
• Große Materialauswahl für verschiedene Einsatzbedingungen
• Einhaltung der ASME-, ASTM-, EN-, DIN- und GB-Normen
• Geeignet für Hochdruck- und kritische Rohrleitungssysteme
• Zuverlässige Qualität für langfristige industrielle Anwendungen
